Программа QUCS Studio используется для моделирования, симуляции и анализа различных типов электрических цепей. Она находит применение в области электроники, электрической инженерии, телекоммуникаций и других смежных областях.

Преимущества QUCS Studio в сравнении с аналогами заключается в простоте работы программного обеспечения, наличия мощного и гибкого графического интерфейса, широких возможностей моделирования различных типов электрических цепей.

Целью работы являлось моделирование электрической цепи с использованием QUCS Studio. Для достижения поставленной цели были использованы методы анализа, моделирования и симуляции электрических цепей с помощью данного программного обеспечения.

Программа Qucs Studio предоставляет различные возможности для моделирования электрических цепей, включая статическое моделирование, переходные и частотные моделирования, анализ нелинейных элементов, моделирование параметрических вариантов и другие функции. Рассмотрим каждый вид моделирования более подробно.

Расчёт рабочей точки

В этом режиме можно проводить статический анализ цепей, фиксируя напряжения и токи в узлах цепи. Это позволяет оценить статические характеристики цепи при различных входных параметрах.

Моделирование переходного процесса позволяет анализировать динамическое поведение цепи во времени в ответ на изменяющиеся входные сигналы. Можно рассмотреть переход от одного установившегося состояния к другому и изучить различные динамические эффекты.

Моделирование S-параметров это коэффициенты, используемые для описания характеристик электрических четырёхполюсников, таких как усилители, фильтры, передающие линии и другие устройства. Они измеряют отношения между входными и выходными сигналами в этих четырёхполюсниках.
S-параметры играют важную роль в проектировании и анализе радиочастотных электронных устройств, так как позволяют оценить передачу сигнала, отражение сигнала, потери мощ- ности и другие характеристики устройства при различных частотах.
Основные S-параметры:
- S11 (коэффициент отражения входа)
- S12 (передатчик от входа к выходу)
- S21 (коэффициент передачи от входа к выходу)
- S22 (коэффициент отражения выхода)
Используя S-параметры, инженеры могут проектировать, анализировать и отлаживать электронные устройства без необходимости физического создания прототипов. Они также позволяют выполнить согласование между различными устройствами с минимальными потерями сигнала.

Моделирование на переменном токе в Qucs Studio используется для анализа и проектирования электрических цепей, работающих с переменным напряжением и током. Это может быть предельно полезно при проектировании и анализе усилителей, фильтров, генераторов, согласующих цепей и других устройств переменного тока.

Спектральный анализ позволяет моделировать частотный состав сигналов, используя быстрое преобразование Фурье для вычисления непрерывного спектра. Симулятор, в свою очередь, имитирует работу анализатора спектра. Одно из важных применений спектрального анализа - оценка интермодуляционных искажений в усилителях.

Фурье-анализ позволяет определить гармонический состав сигнала и получить амплитудный и фазовый спектр через разложение сигнала в ряд Фурье. В отличие от спектрального анализа с использованием быстрого преобразования Фурье (FFT), Фурье-анализ создает дискретную функцию спектра. Он работает гораздо быстрее, чем расчет спектра, но может не подходить для всех типов сигналов.

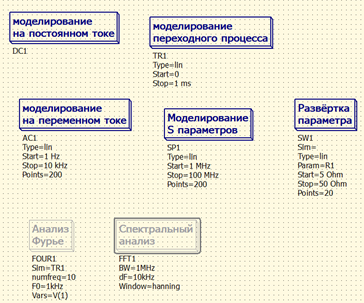

Рисунок 1 – Виды моделирования

Анализ электрической цепи мультивибратора.

Семейство мультивибраторов представляет собой группу электронных устройств, которые генерируют периодические импульсы или сигналы. Они широко используются в различных электронных устройствах, таких как генераторы сигналов, таймеры, счетчики и другие устройства, где требуется генерация периодических сигналов. Принцип работы мультивибраторов основан на использовании обратной связи и положительной обратной связи для создания периодического сигнала. Когда один транзистор находится включенным, другой выключен, и затем происходит переключение состояний транзисторов под действием обратной связи. В реальной жизни мультивибраторы используются для создания тактовых сигналов в цифровых устройствах, генерации импульсов для управления другими устройст- вами, а также для создания сигналов для модуляции и демодуляции.

Для моделирования мультивибраторов в программе Qucs Studio используются различные элементы и схемы, такие как транзисторы, резисторы, конденсаторы и операционные усилители. В Qucs Studio есть возможность соединять элементы и задавать параметры каждого элемента. Затем можно запустить симуляцию схемы и анализировать выходные данные.
Для создания мультивибратора в Qucs Studio была собрана цепь, включающая все составные части мультивибратора. После чего модель исследовалась в программе.

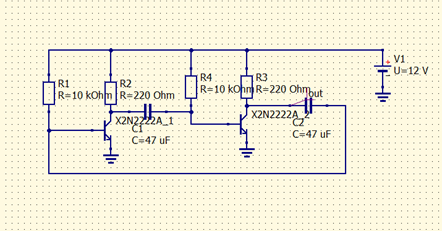

Рисунок 2 - Пример схемы мультивибратора

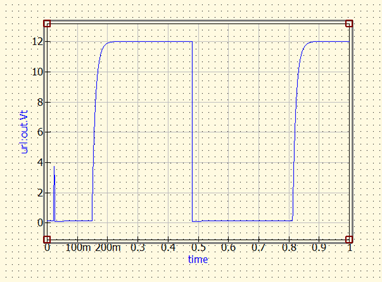

Изучение виртуальной осциллограммы выявило, что длительность импульса слишком мала, человеческий глаз может не заметить моргание светодиодов, рис. 3

Рисунок 3 - виртуальная осциллограмма

В связи с этим в компонентах схемы увеличивалась длительность импульса и емкость конденсаторов, что приводило к увеличению времени зарядки конденсатора через резистор. Поскольку период мультивибратора определяется временем зарядки и разрядки конденсатора через резисторы, увеличение емкости приводит к увеличению времени зарядки и, следователь но, уменьшению частоты моргания светодиода.

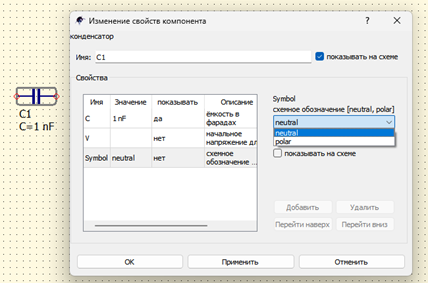

В настоящей электрической схеме использовались электролитические полярные конденсаторы. Открыв диалоговое окно и выбрав графу symbol , в которой выбором пункта polar и выставлена нужная нам емкость (Рисунок 3).

Рисунок 4 - диалоговое окно изменения свойств конденсатора

В схеме использовались конденсаторы с номинальной емкостью 470 uF. и биполярный транзистор BC547.

Наглядность результата работы электрической цепи достигалась применением отрезка светодиодной RGB ленты в которой будут работать только светодиоды синего цвета.

Реальная электрическая цепь была собрана на макетной плате стандартными методами пайки при помощи пайки оловянно-свинцовым припоем. Электрическое питание на схему поступает от блока питания 12В.

Рис. 5 Реальная схема мультивибратора

Анализ работы реальной схемы мультивибратора

При включении реальной схемы наблюдалось мигание трех синих светодиодов через одинаковый промежуток времени. Это свидетельствовало о правильности сборки схемы, а также о правильности подобранных по номиналу компонентов (Рисунок 5 ). Программы QUCS Studio выявила виртуальную осциллограмму на которой можно отчетливо наблюдать вполне отчетливые импульсы исследуемой системы.

Заключение

Проведён сравнительный анализ моделирования и визуализации результатов работы

цепи мультивибратора.

При решении задачи моделирования электрических цепей были исследованы: виды моделирования и визуализации данных, некоторые виды электрических цепей, проанализированы результаты этого моделирования.

В результате анализа сравнения работы смоделированной цепи в программе с работой реальной электрической цепи собранной на макетной плате и адаптированной для практической сборки, был получен ряд интересных научных данных, требующих дальнейшей систематизации.
