Введение

Дискретная оптимизация — это область математического программирования, нацеленная на поиск экстремумов целевых функций при условии, что переменные принимают дискретные значения. К числу типичных задач относятся задача о назначениях, транспортная задача, задача коммивояжёра и поиск кратчайшего пути. Они имеют широкое применение в логистике, производственном планировании, информационных системах и образовании [1].

Разработка специализированных программных средств для решения таких задач позволяет автоматизировать вычисления, обеспечить удобство использования и создать платформу для обучения алгоритмическим методам. Особенно актуальны решения с открытой архитектурой и визуализацией.

Настоящая статья посвящена описанию веб-приложения, реализующего решение трёх базовых задач дискретной оптимизации: задачи о назначениях (с использованием Венгерского метода), транспортной задачи (метод потенциалов), задачи поиска кратчайшего пути (алгоритм Дейкстры). В работе рассмотрены архитектура системы, интерфейс, алгоритмы, используемые библиотеки, а также преимущества реализованного подхода.

Основная часть
1. Архитектура и компоненты веб-приложения

Разрабатываемая система построена по модульной архитектуре с использованием подхода Model–View–Controller (MVC), что обеспечивает расширяемость, читаемость и тестируемость кода [2]. Архитектура включает три уровня:

Model – отвечает за хранение и обработку данных, реализуется средствами СУБД SQLite;

View – визуальное отображение пользовательского интерфейса, построенное с использованием HTML, Tailwind CSS и библиотеки Cytoscape.js;

Controller – бизнес-логика и маршрутизация, реализуемые на сервере с использованием микрофреймворка Flask на языке Python.

Вся логика приложения разбита на независимые модули:

· assignment – модуль решения задачи о назначениях;

· transport – модуль транспортной задачи;

· dijkstra – модуль поиска кратчайшего пути;

· history – хранение и отображение истории решений;

· core – навигация и базовые маршруты.

Каждый модуль включает обработку пользовательского ввода, выполнение алгоритма и визуализацию результата.

2. Выбор технологий и библиотек

Выбор технологий был обусловлен следующими требованиями:

· кроссплатформенность;

· простота развертывания;

· высокая скорость разработки;

· наличие открытых библиотек.

Серверная часть:

Python – основной язык реализации, обладающий богатой системой библиотек для математических расчётов [3];

Flask – веб-фреймворк, позволяющий гибко управлять логикой приложения [4];

SQLite – встроенная база данных, не требующая отдельного сервера.

Клиентская часть:

HTML5 + Tailwind CSS – быстрая стилизация интерфейса через утилитарные классы [5];

JavaScript – интерактивность, динамическое управление DOM;

Cytoscape.js – визуализация графов в браузере, используется в модуле кратчайшего пути для ввода графа[6].

Алгоритмы:

Венгерский метод + scipy.optimize.linear_sum_assignment – решение задачи о назначениях;

алгоритм Дейкстры – реализация с приоритетной очередью (heapq) для решения задачи поиска кратчайшего пути;

метод потенциалов – для решения транспортной задачи.

3. Реализация модулей

Поиск кратчайшего пути

Работа модуля поиска кратчайшего пути, представленная на рисунке 1, начинается с того, что пользователь вручную формирует граф на веб-интерфейсе с помощью библиотеки Cytoscape.js. Он добавляет вершины и рёбра, при необходимости задаёт веса, и указывает начальную и целевую вершины. После нажатия кнопки «Рассчитать» граф автоматически преобразуется в сериализованный JSON, в котором хранится информация о структуре и весах рёбер.

Этот JSON отправляется на серверное приложение, реализованное на Flask. На сервере данные обрабатываются: из них строится список смежности, пригодный для выполнения алгоритма Дейкстры. Алгоритм реализован вручную: используется приоритетная очередь, массивы расстояний и предков для трассировки кратчайших путей.

После завершения вычислений формируется результат: это кратчайшее расстояние от начальной до целевой вершины, а также сам путь, представленный в виде последовательности вершин. Результат возвращается обратно в браузер, где визуализируется: на исходном графе выделяется кратчайший путь (цветом и толщиной рёбер), а также отображается таблица со всеми расстояниями от начальной вершины до остальных.

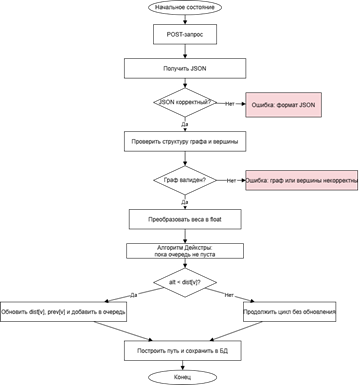

Рис. 1. Блок-схема модуля решения задачи поиска кратчайшего пути

Задача о назначениях

Модуль задачи о назначениях начинается с ручного ввода пользователем квадратной или прямоугольной матрицы стоимости, где строки представляют исполнителей, а столбцы — задачи. Пользователь может редактировать значения прямо в таблице на странице. После ввода и запуска алгоритма происходит передача матрицы на сервер.

На серверной части используется функция linear_sum_assignment из библиотеки scipy.optimize, реализующая Венгерский метод [7]. Однако, помимо получения конечного результата, в системе предусмотрен вывод пошаговых преобразований: изначально проводится вычитание минимальных значений по строкам, затем по столбцам. Построенная нулевая матрица используется для поиска допустимых назначений — с вычёркиванием строк и столбцов, покрытием минимальным числом линий и определением следующего шага.

Если оптимальное назначение ещё не найдено, то производится коррекция матрицы: от непокрытых элементов вычитается минимум, к элементам на пересечении — прибавляется. Процесс повторяется, пока не получится разбиение с нужным количеством назначений. Затем формируется результат: список пар «исполнитель–задача», итоговая стоимость и визуализация всех шагов на интерактивной матрице, где цветом выделяются нули, вычеркнутые элементы и финальные связи.

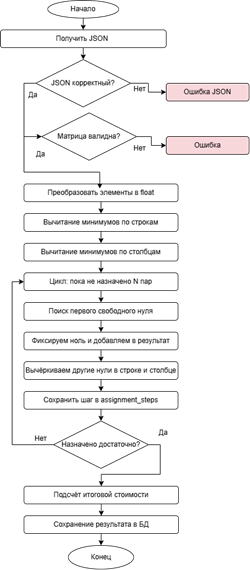

Рис. 2. Блок-схема модуля решения задачи о назначениях

Транспортная задача

Работа модуля транспортной задачи начинается с ввода пользователем таблицы затрат между поставщиками и потребителями, а также объёмов поставок и потребления. Если суммарные объёмы не равны, система автоматически балансирует задачу, добавляя фиктивного участника (поставщика или потребителя).

На следующем этапе строится начальный опорный план с помощью метода северо-западного угла: начинается заполнение ячеек таблицы с левого верхнего угла, с постепенным вычитанием объёмов. Полученная базисная структура сохраняется и подаётся на оптимизацию методом потенциалов.

Метод потенциалов предполагает расчёт потенциалов строк (u) и столбцов (v), на основе которых определяется оценка для каждой небазисной ячейки. Если хотя бы в одной ячейке оценка отрицательная, план не оптимален. В этом случае производится построение замкнутого цикла, пересчёт значений и обновление перевозок.

Когда все оценки неотрицательны, решение считается оптимальным. Программа формирует итоговую таблицу перевозок, в которой указаны объёмы перемещений по маршрутам и суммарная стоимость. Отдельно отображаются базисные клетки, потенциалы, оценки и шаги корректировки в табличном формате.

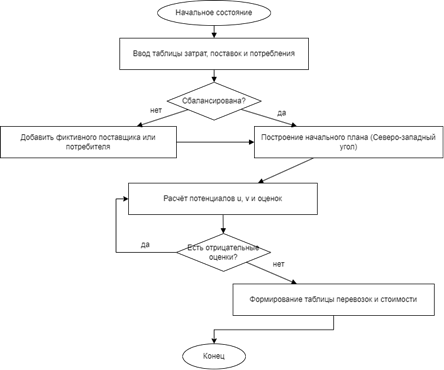

Рис. 3. Блок-схема модуля решения транспортной задачи

4. Визуализация и образовательная направленность

Одной из ключевых особенностей разработанного веб-приложения является визуализированная реализация вычислительных алгоритмов. Это отличает продукт от большинства существующих решений, в которых результаты представляются в виде финальных чисел, без раскрытия логики вычислений.

Визуализация служит двум основным целям:

Повышение наглядности и доверия к результатам — пользователю демонстрируется весь ход алгоритма: от вычитания минимумов в матрице до финального сопоставления исполнителей и задач.

Образовательная ценность – пошаговое выполнение алгоритмов делает систему подходящей для использования в учебных курсах по дискретной математике, исследованию операций, теории графов и оптимизации.

Примеры визуализированных элементов:

Подсветка выбранных нулей и вычеркнутых элементов в матрице (задача о назначениях);

Таблицы потенциалов, базисных ячеек и оценок (транспортная задача);

Интерактивный граф с выделением кратчайшего пути, трассировочной таблицей и шагами пересчёта (поиск пути).

Интерфейс поддерживает работу в браузерах Google Chrome, Mozilla Firefox и Opera. Отдельный модуль истории позволяет сохранить и повторно проанализировать каждый расчёт, что важно при обучении и повторном тестировании.

Заключение

Разработанное веб-приложение демонстрирует возможности интеграции классических методов дискретной оптимизации с современными веб-технологиями. Продукт реализует три ключевые задачи – о назначениях, транспортную и поиск кратчайшего пути — с упором на:

· модульность архитектуры (MVC, Flask Blueprint),

· наглядность интерфейса (Tailwind CSS, Cytoscape.js),

· образовательную ценность (пошаговые алгоритмы, история решений).

Система является кроссплатформенной, автономной и легко масштабируемой: в будущем возможно добавление новых типов задач, расширение аналитики, интеграция с LMS и другими платформами.

Проект может быть использован в учебных целях как интерактивное средство изучения методов оптимизации.
