Введение. Современная силовая электроника требует ускоренной разработки при сохранении надежности устройств. Импульсные источники питания являются важным элементом исследовательских стендов, что делает актуальным переход от физического макетирования к цифровому проектированию. Научная новизна работы состоит в разработке методики сквозного виртуального прототипирования, объединяющей SPICE-моделирование и тепловой анализ печатного узла для оптимизации устройства до этапа производства.

Постановка проблемы. Традиционный подход к разработке силовых электронных устройств, таких как регулируемые импульсные источники питания (ИИП), часто опирается на метод «проб и ошибок», требующий создания множества физических макетов. При проектировании устройств с широким диапазоном выходного напряжения (1–50 В) разработчик сталкивается с рядом критических проблем:

1. Геометрическая сложность: Необходимость компактного размещения силовых компонентов при соблюдении норм электромагнитной совместимости.

2. Тепловые риски: Высокая плотность энергии требует точного моделирования воздушных потоков и радиаторов.

3. Динамическая стабильность: Сложность обеспечения устойчивой обратной связи во всем диапазоне регулирования.

Анализ последних исследований и публикаций. Ранние работы Б. Ю. Семенова и В. И. Мелешина заложили основы расчёта магнитных элементов, выбора компонентной базы и анализа режимов транзисторных импульсных преобразователей. В современных исследованиях внимание смещается к компьютерному моделированию и динамическому анализу, включая интеграцию SPICE-моделей с тепловым расчётом. Современные публикации также подчёркивают развитие сквозного проектирования в САПР (Altium Designer, Компас-3D), применение концепции «цифрового двойника» и растущий интерес к отечественным программным решениям, таким как Delta Design.

Целью данной работы является разработка и апробация методики виртуального прототипирования регулируемого импульсного источника питания с использованием современных информационных технологий и методов геометрического моделирования.

Результаты исследования. Процесс разработки регулируемого источника питания (1–50 В) в рамках концепции виртуального прототипирования разделен на три взаимосвязанных уровня: функциональный, геометрический и физический анализ.

1. Функциональное моделирование электрических процессов на первом этапе в среде SPICE-моделирования была синтезирована схема понижающего преобразователя (см. рис.1). В качестве базового контроллера выбрана модель UC3843.Параметры симуляции: Входное напряжение U= 60В, диапазон изменения коэффициента заполнения ШИМ (D) от 0.02 до 0.85.

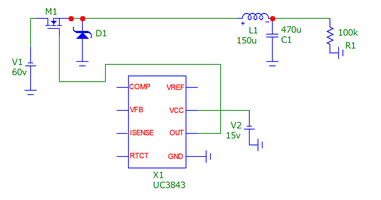

Рисунок 1. Принципиальная электрическая схема Buck-преобразователя в среде схемотехнического моделирования

Результат: моделирование подтвердило возможность получения стабильного выходного напряжения от 1В. Был выявлен критический параметр - минимальный ток индуктивности, при котором преобразователь переходит в режим прерывистых токов, что требует корректировки номинала дросселя до 150 мкГн для работы во всем диапазоне.

2. Геометрическое 3D-моделирование печатного узла. Переход от электрической схемы к физическому объекту выполнен в САПР Altium Designer (или отечественном аналоге Delta Design). Использование информационных технологий на этом этапе позволило:

- сформировать 3D-модели компонентов (MOSFET IRFB4110, кольцевой дроссель, конденсаторы Low ESR);

- выполнить трассировку с учетом геометрических ограничений: силовые полигоны отделены от сигнальных цепей управления для исключения наводок;

- оптимизировать длину проводников: за счет 3D-визуализации удалось сократить путь тока в силовом контуре на 20%, что прямо влияет на снижение паразитной индуктивности.

3. Информационный анализ тепловых полей. Одной из «современных проблем моделирования» является расчет теплоотвода. В модуле теплового анализа была построена модель распределения температур при максимальной нагрузке (U= 50В, I = 5А).

Входные данные: геометрия радиатора площадью 120 см2, теплопроводность термопрокладки. Выявленная проблема: Виртуальный датчик показал локальный перегрев диода Шоттки до 95°C при плотной компоновке. ИТ-решение: Изменение геометрии расположения дросселя относительно радиатора позволило улучшить конвекцию, снизив температуру на 12°C без изменения размеров корпуса.

Результаты виртуальных испытаний. Для оценки адекватности модели проведено сравнение с физическим образцом. Основным критерием оценки выбран коэффициент полезного действия (КПД). Измерения проводились при помощи цифрового осциллографа и электронной нагрузки при фиксированных точках выходного напряжения. Погрешность между расчетными значениями и опытными данными составила не более 4%, что является допустимым значением для инженерных расчетов силовой электроники. (см. рис. 2).

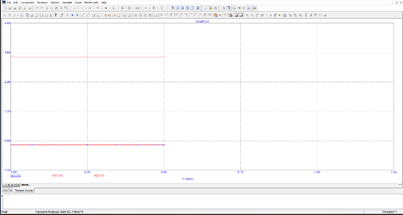

Рисунок 2. Графики переходных процессов и стабильности выходного напряжения

Выводы. В работе реализована концепция виртуального прототипирования регулируемого импульсного источника питания с диапазоном 1–50 В на основе интеграции SPICE-моделирования, 3D-проектирования и теплового анализа. Перенос разработки в цифровую среду позволил заранее верифицировать устойчивость схемы, оптимизировать компоновку элементов, снизить электромагнитные помехи и выявить зоны перегрева до изготовления платы.

Результаты подтверждают эффективность сквозного цифрового проектирования для повышения точности прогнозирования характеристик и надежности устройств. Перспективы связаны с применением методики при создании более сложных систем силовой электроники и дальнейшей цифровой оптимизацией проектных решений.
